物料推選CMSA070N10

分享到:

物料推選CMSA070N10

>>CMSA070N10詳情頁面

CMSA070N10是一款高性能N溝道功率場效應管(MOSFET),采用Cmos先進的SGT工藝制成,具有高頻特性好,轉換效率高的特點。適用于開關電源、電動車控制、戶外照明、逆變器以及UPS等大功率、高效率、低能耗的應用場景。


一、封裝形式

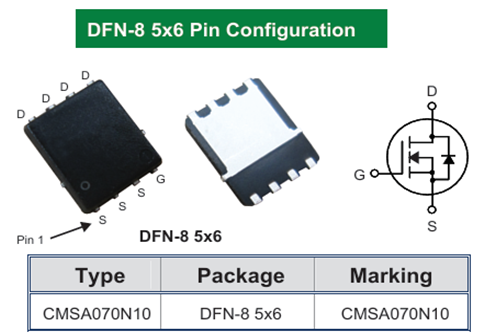

下圖是CMSA070N10封裝形式和內部拓?fù)浣Y(jié)構圖。采用DFN-8 5*6封裝形式,特點是體積小又兼具優秀的散熱性。

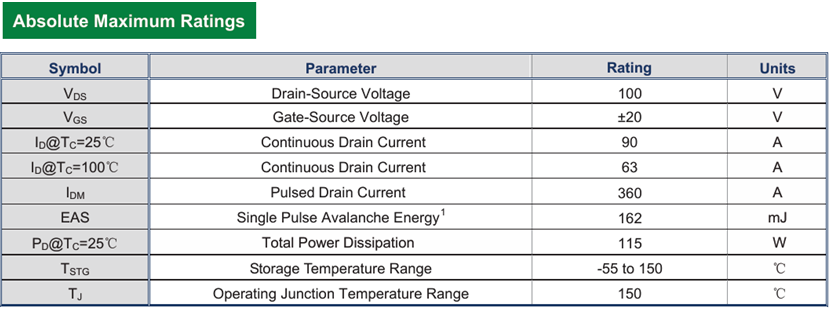

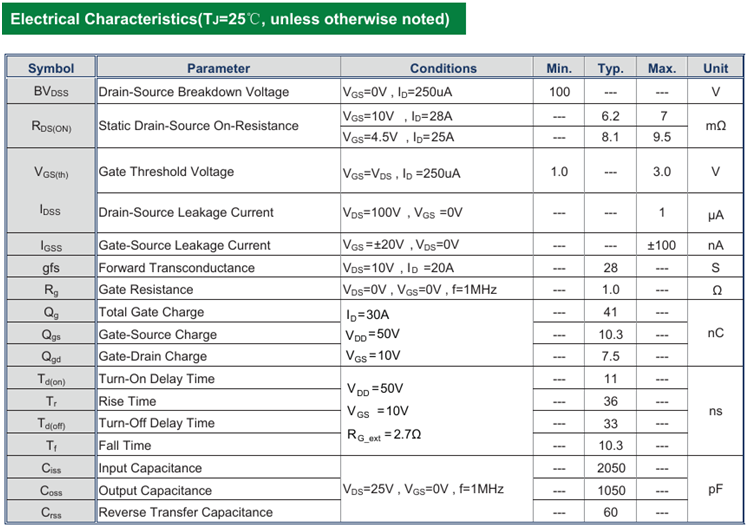

二、基礎參數



1.   漏源電壓(VDS):100

2.   連續漏極電流(ID):90A(需結合散熱條件)

3.   導通電阻RDS(on):6.2mΩ(典型值)

4.   柵源閾值電壓VGS(th):3V(最大值)


三、核心優勢

CMSA070N10具有明顯的以下適配性優勢

高效率,理想的優值系數FOM = QG×RDS(on),靜態或穩態時具有很高的電能轉換效率,同時動態開關切換時又兼具理想的開關損耗。

高頻性,低極間電容Ciss/Crss,實現了MOSFET在開關動態切換只需更短的時間。

低RSP,RSP場效應管的單位面積導通電阻,是衡量器件導通性能的關鍵參數。實際電路中,由于電路中的漏感、分布電感分布以及開關瞬態較大du/dt或di/dt變化,電路的這些固有特點和狀態通常會綜合產生高密度功率性,低單位面積導通電阻使管子可以輕松抵抗這種突變場景,且表現出波形不失真,穩定性高等特點。這個特點在容性負載和感性負載應用場景中極為重要。

小型化封裝,采用DFN封裝,物料本體體積被減小,適合適用于便攜式移動性強或設備空間體積受限的設備


四、應用推薦

CMSA070N10有著諸多優秀的電性特征參數,實際應用表現在其多場景多設備高適配性方面,以下是其推薦使用場景。

大電流功率開關

應用場景:DC-DC 同步整流、DC-AC Converter、MOTO Driver(BLDC)等。

優勢:

這些應用場景有較高的切換速率和占空比要求,綜合選擇MOSFET開關和導通特性均要兼顧。先進的SGT工藝,加上Cmos嚴苛的后道鍵合品控,極大地提高了動態和靜態下能效比。

優化散熱分布,提升系統可靠性。


集成化功率模塊

應用場景:電源模塊(如DC-DC轉換器)、SOC芯片集成。

優勢:

CMSA070N10 Product Data Sheet



五、應用推薦及原理

應用推薦

示例1 :

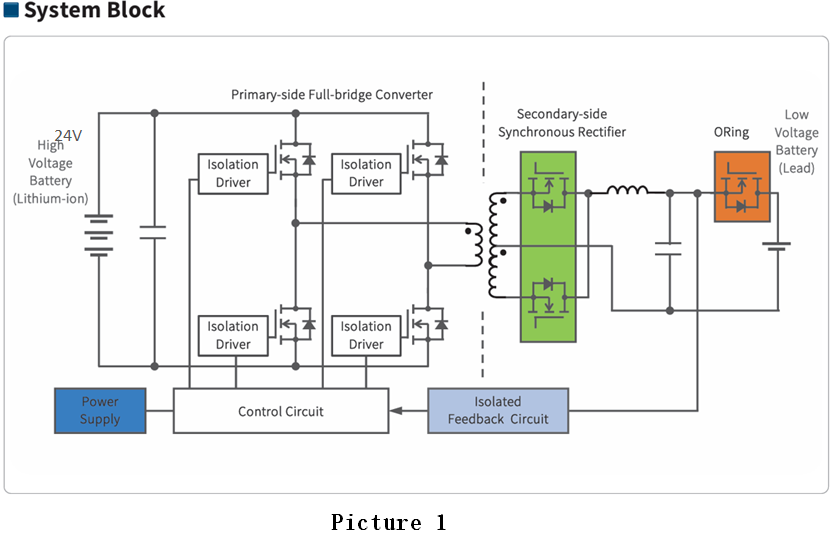

Picture 1

應用:為24VDC-DC Converter



1. 拓?fù)浣Y(jié)構:

輸入電壓:24V DC  Secondary-side Synchronous Rectifier

輸出電壓:24V/20A

開關頻率:200kHz

2. MOSFET 配置:

上管(ON/OFF control switch):CMSA070N10

下管(continue current ):同型號或降低MOSFET參數(具體視負載功率大小而定)。

3. 驅動電路:

使用半橋結構或者推換結構驅動IC(如TI-LM339),提供 12V 驅動電壓。

柵極串聯 電阻RG(10Ω、1/4W)抑制振蕩。

4.效率優化:

上管利用低 RDS(on) 特性減少導通損耗,下管特點是高頻性切換。

優化PCB布局,降低高電流路徑的走線電阻如增加線寬,盡可能地縮短導線距離。


示例2:

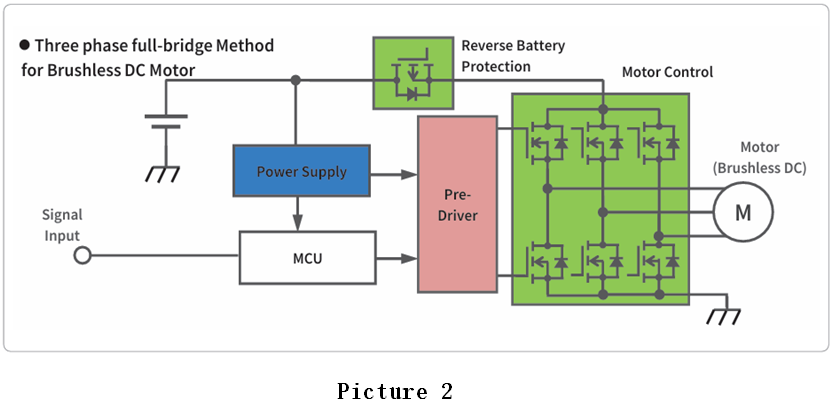

Picture 2、直流無刷電機控制

應用:高速風機控制方案



MOSFET 配置:CMSA070N10


示例3:

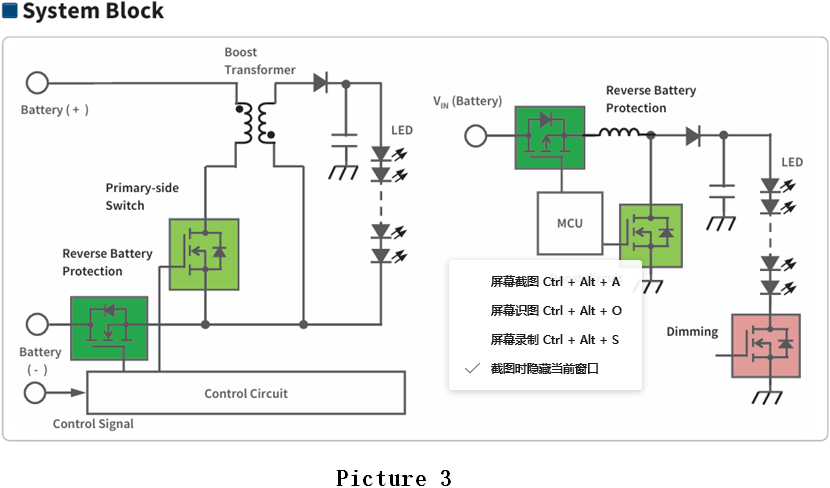

Picture 3、汽車大燈

應用:汽車Head Led Lamp

拓?fù)浣Y(jié)構:



MOSFET 配置:Booster Circurt  CMSA070N10


六、應用設計要點

1. 柵極驅動設計

驅動電壓(VGS>VGSth):多源極意味著可以共用一個驅動邏輯,同步驅動時防止導通延遲差異。建議 12V左右(確保完全導通,降低 RDS(on))。

驅動電流:需快速充放電柵極電容(Ciss=2050pf),使用驅動能力較強的 IC(如IR2110、 LM339)。避免過壓:VGS≤±20V(防止擊穿柵極氧化物層)。

2. 開關速度優化

減少寄生電感:縮短柵極驅動回路,使用低阻抗 PCB 布局。

RC 緩沖電路:在漏源極并聯 RC 吸收電路(如 10Ω + 1nF),抑制電壓尖峰。

死區時間:在橋式電路中設置合理死區,避免上下管直通。

3. 保護措施

過壓保護:漏源極并聯 TVS 二極管。

過流保護:通過電流采樣電阻 + 比較器實現快速關斷。

ESD 防護:避免人體靜電直接接觸引腳,焊接時使用防靜電設備。


七、應用注意事項

避免雪崩擊穿:確保VDS不超過100V,尤其在感性負載(如電機)容性負載(LED燈)中需設計續流路徑。

并聯使用:若需更高電流,需匹配 MOSFET并聯均流(如柵極電阻一致)。

測試驗證:實際測試開關波形(如VGS、 VDS、ID),確保無過沖或振蕩。

通過合理設計,CMSA070N10可顯著提升高功率系統的效率和可靠性。建議結合具體應用場景參考官方數據手冊進行詳細計算和仿真。

通過以上場景分析,用戶可根據具體需求(如高頻、大電流、高精度等)選擇該封裝類型場效應管,優化電路性能并降低成本。


總結

CMSA070N10是一款性能強大的MOSFET,具有高功率、高效率,優秀的熱管理能力和高性價比等優勢,如果您正在設計一款上述電路或類同應用,建議選配該物料一試。


技術支持與資源獲取

更多型號資料請聯系在線客服或登錄Cmos官網m.habboqueen.com,可索取樣品和報價以及提供相關技術支持服務。
