功率MOSFET在高頻環境中的選型與應用
隨著科技的不斷進步,電子產品的設計趨勢越來越小型化。為滿足其更小體積及降低系統功耗的需求,更高效率和良好散熱的要求，電源類產品的開關頻率也越來越高，效率要求也越來越高。大家都知道電源類產品內部的主要損耗一般來自功率MOSFET、磁性器件的損耗和輸出端整流二極管，因此為了滿足小型化和高效率訴求，除了各種轉換器拓撲的選擇與電源轉換技術提升及優化磁性材料等措施外，MOSFET的選型也尤為重要。
一、選型關鍵參數
在高頻場景中，POWER MOSFET的選型需要特別關注以下幾個關鍵參數：
導通電阻（Rdson）：導通電阻直接影響MOSFET的導通損耗，進而影響整體效率。在高頻應用中，較小的Rdson有助于減少功耗，提高系統效率。
開關速度：高頻應用要求MOSFET具有較快的開關速度，以減少開關損耗。這通常與MOSFET的極間電容和柵極電荷量（Qg）有關。極間電容越小，Qg越小，開關速度越快。
CMD079N10是采用Cmos半導體成熟工藝開發的一款綜合性能優異的MOSFET,用在電源產品中的同步整流模塊效果十分理想。

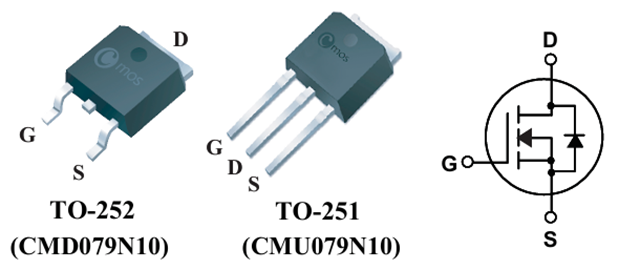

CMD079N10封裝形式

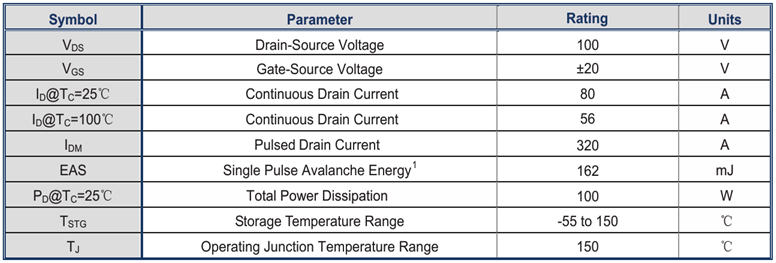

CMD079N10基本信息
CMD079N10是采用Cmos柵極多級分割優化溝槽工藝研發的N溝道金屬氧化物半導體場效應管，設計理念追求高能效、綠色和可持續發展。
核心優勢
CMD079N10是一款N溝道場效應晶體管，擊穿電壓BVDSS=100V，采用Cmos自己研發的優化溝槽工藝制造。常溫條件下，源漏持續電流可達80A，具有卓越的能效比。CMD079N10提供了TO-252、TO-251常規封裝，具有較小的熱阻值,提高了系統的穩定性。CMD079N10常溫條件下 ，飽和導通內阻只有6.5毫歐，極小的導通損耗使得電路具有更高的電能傳遞效率。動態參數是衡量MOS管開關頻率的主要依據。CMD079N10 CISS只有2000PF，QG為41Nc 這些優秀的動態參數保障了CMD079N10高頻次的開關速度。在同步整流鄰域表現出優秀的能效比和卓越的穩定性。

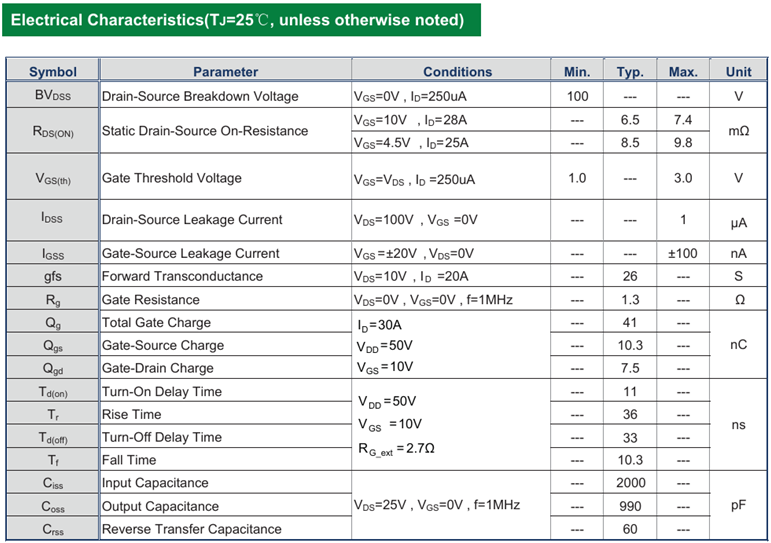

Product Data Sheet
二、應用場景
POWER MOSFET在高頻場景中的應用非常廣泛，主要包括但不限于以下幾個領域：
1、開關電源：如DC-DC轉換器、AC-DC電源等，高頻MOSFET的應用可以顯著提高電源的效率和功率密度。
2、電動汽車：在電動汽車的電機控制器、電池管理系統等關鍵部件中，高頻MOSFET的應用有助于提升系統的整體性能和效率。
3、通信設備：在通信基站、數據中心等場景中，高頻MOSFET被廣泛應用于電源轉換、信號放大等電路中。
4、工業控制：在工業自動化、機器人控制等領域，高頻MOSFET的應用有助于提高設備的響應速度和精度。
三、高頻應用中的注意事項
1、散熱設計：高頻應用中MOSFET的發熱量較大，因此需要進行合理的散熱設計，以確保器件在允許的溫度范圍內工作。
2、驅動電路設計：高頻應用中需要采用快速響應的驅動電路來驅動MOSFET，以減少開關時間并降低開關損耗。
3、布局與布線：合理的布局與布線可以減小寄生參數對高頻信號的影響，提高系統的穩定性和可靠性。
4、過壓保護：在高頻應用中，為了防止MOSFET因瞬態過壓而損壞，需要設計可靠的過壓保護電路。
5、電磁兼容性（EMC）：高頻應用中需要關注系統的電磁兼容性，以避免對其他設備或系統造成干擾。
綜上所述，POWER MOSFET在高頻場景中的選型及應用需要綜合考慮多個因素，包括關鍵參數、應用場景以及高頻應用中的注意事項等。通過合理的選型和設計，可以充分發揮POWER MOSFET在高頻應用中的優勢，提高系統的穩定性和效率。
